Unsere Kunden und Projekte
HORL 1993 GmbH UAV-Vermessung
Die Horl 1993 GmbH expandiert und entwickelt eine neue Unternehmenszentrale im Stadtteil Lehen in Freiburg.
Das zuständige Architekturbüro benötigte für die Planung umfangreiche Daten der Bestandsgebäude und der Topografie.

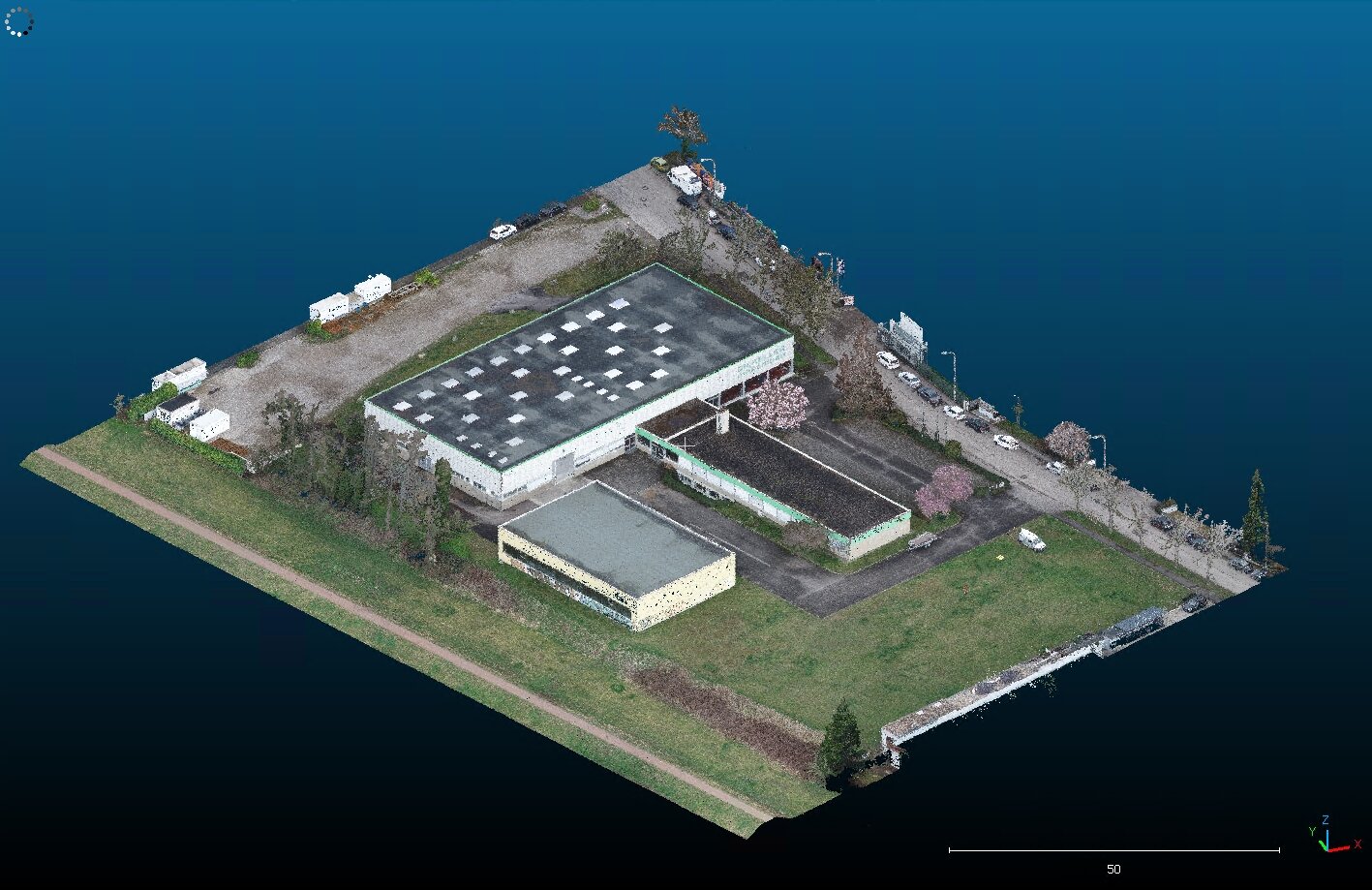

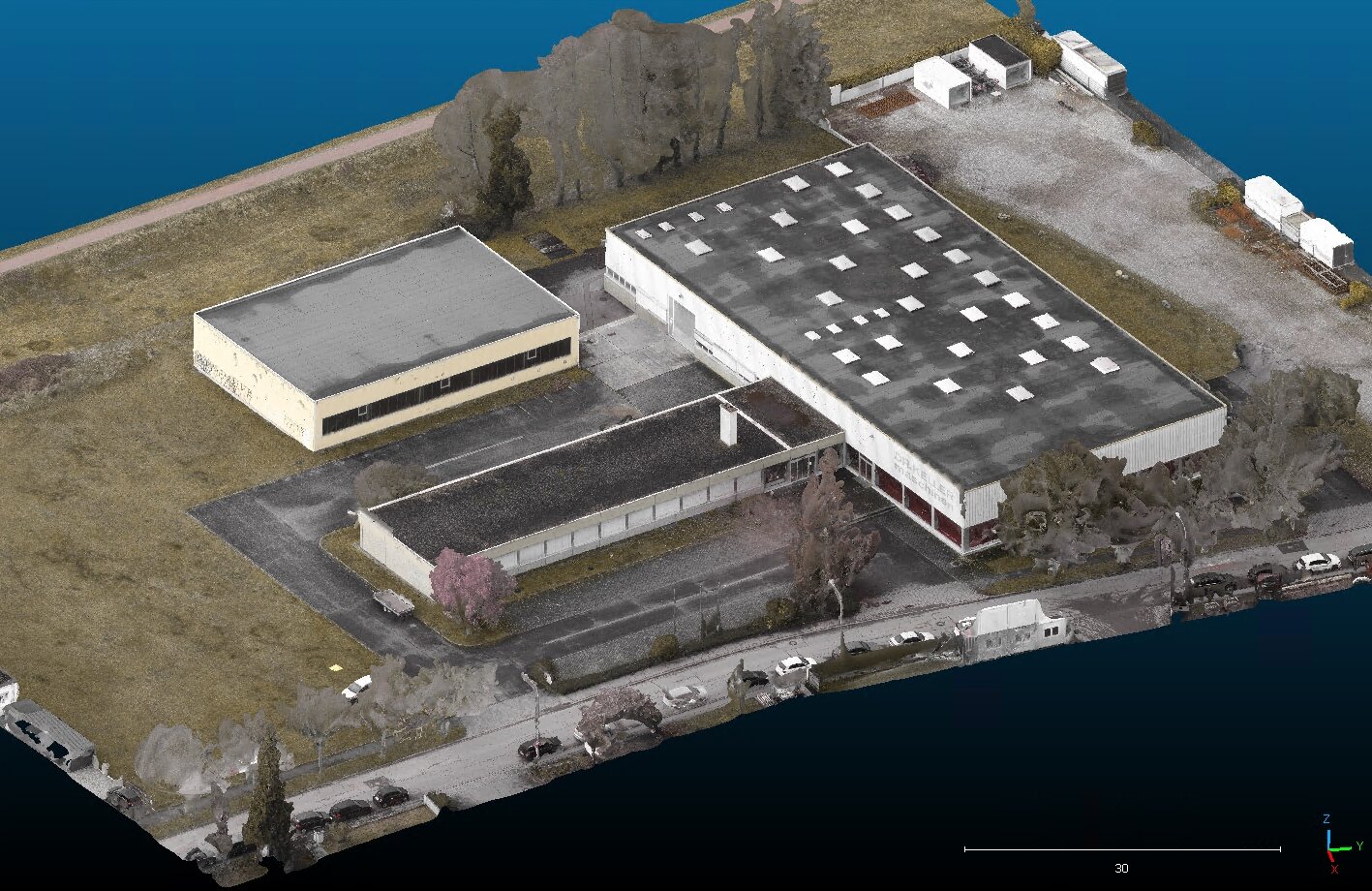

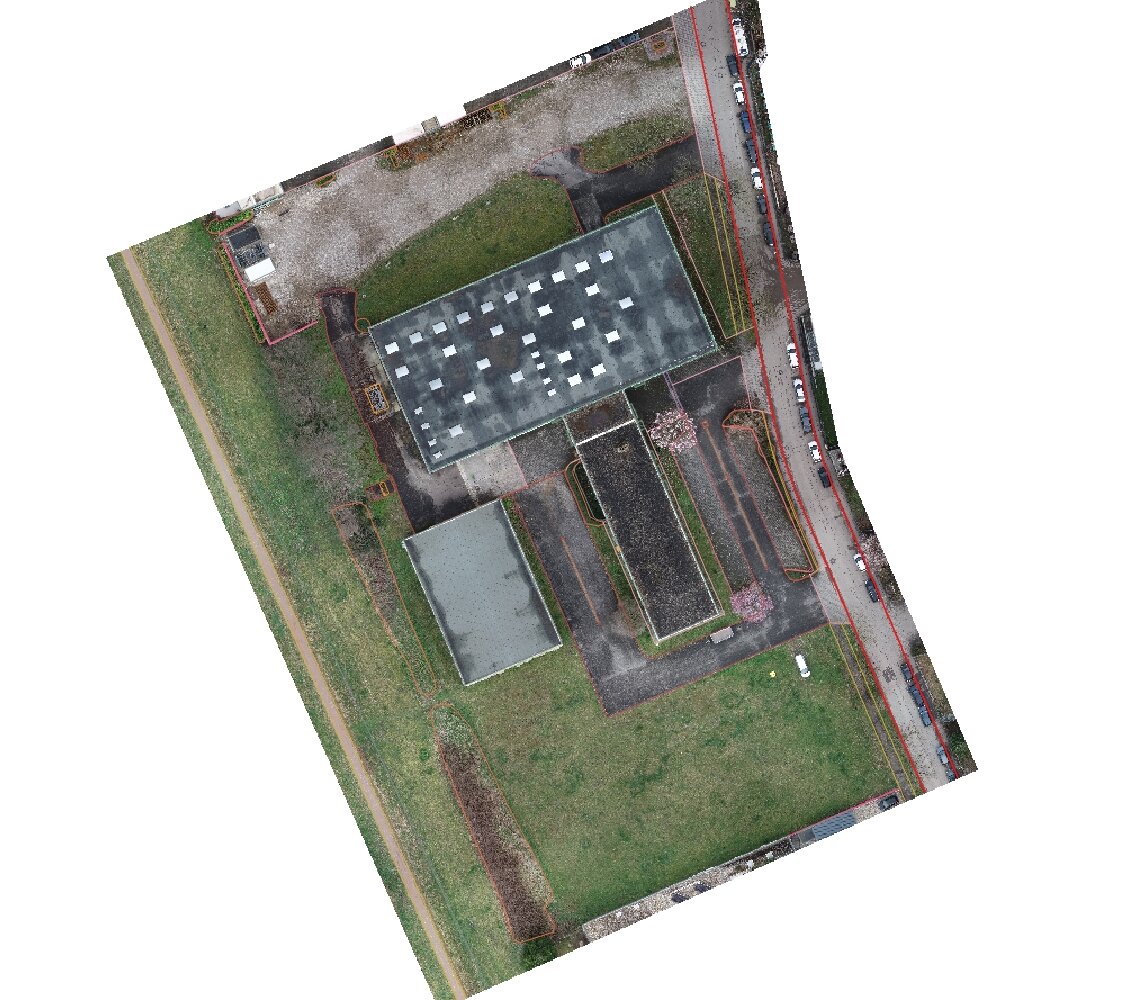

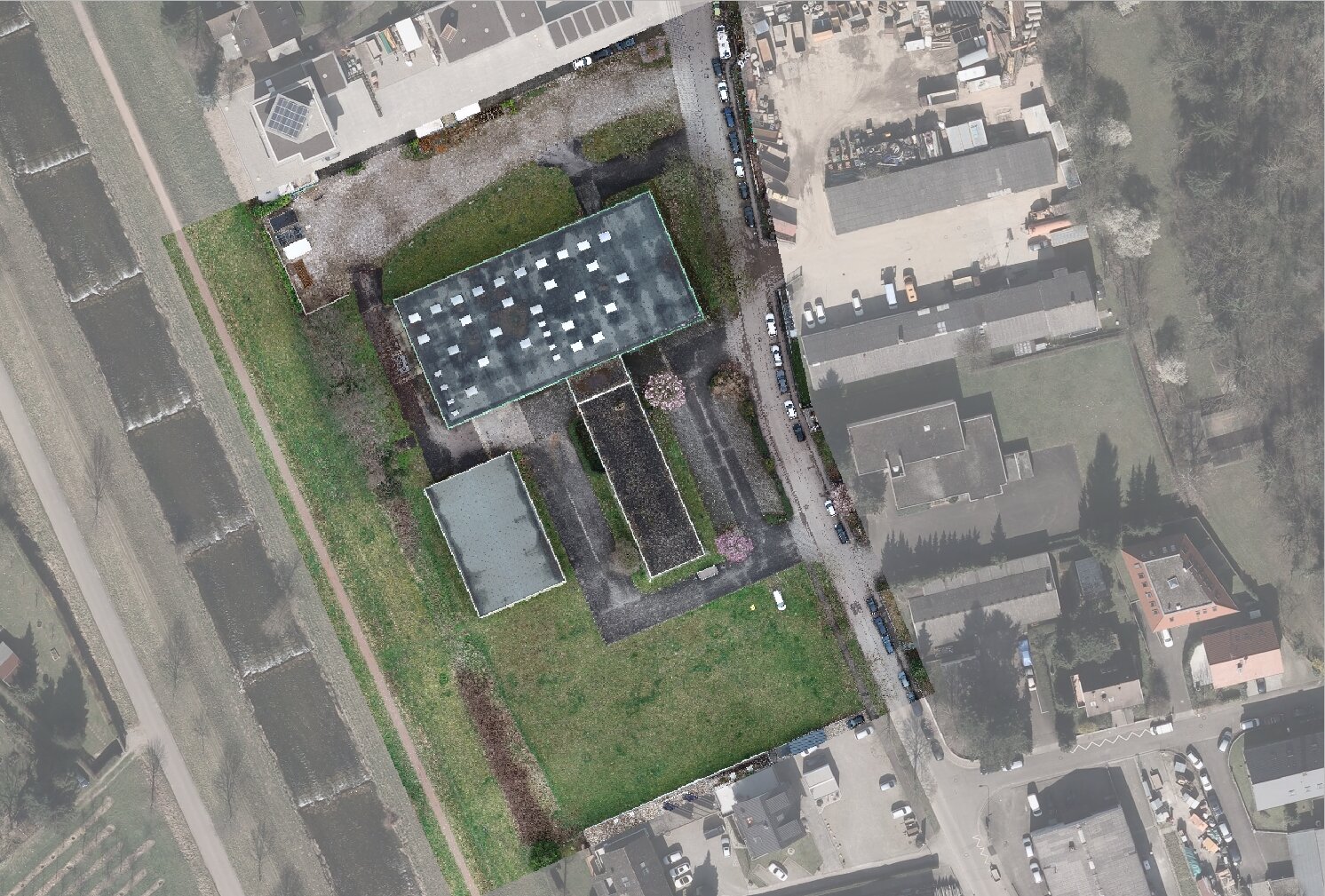

regioDATA hat diese Anforderungen durch die Kombination von klassischen Vermessungsverfahren und UAV-Technologie (Unmanned Aerial Vehicle) erfüllt. Dem Autraggeber wurden hochauflösende Orthomosaike, 3D-Modelle, Videoflüge und Flächenanalysen übergeben.
Weitere Infos
Die in der UAV-Vermessung erhobenen Daten können vielseitig angewendet werden:

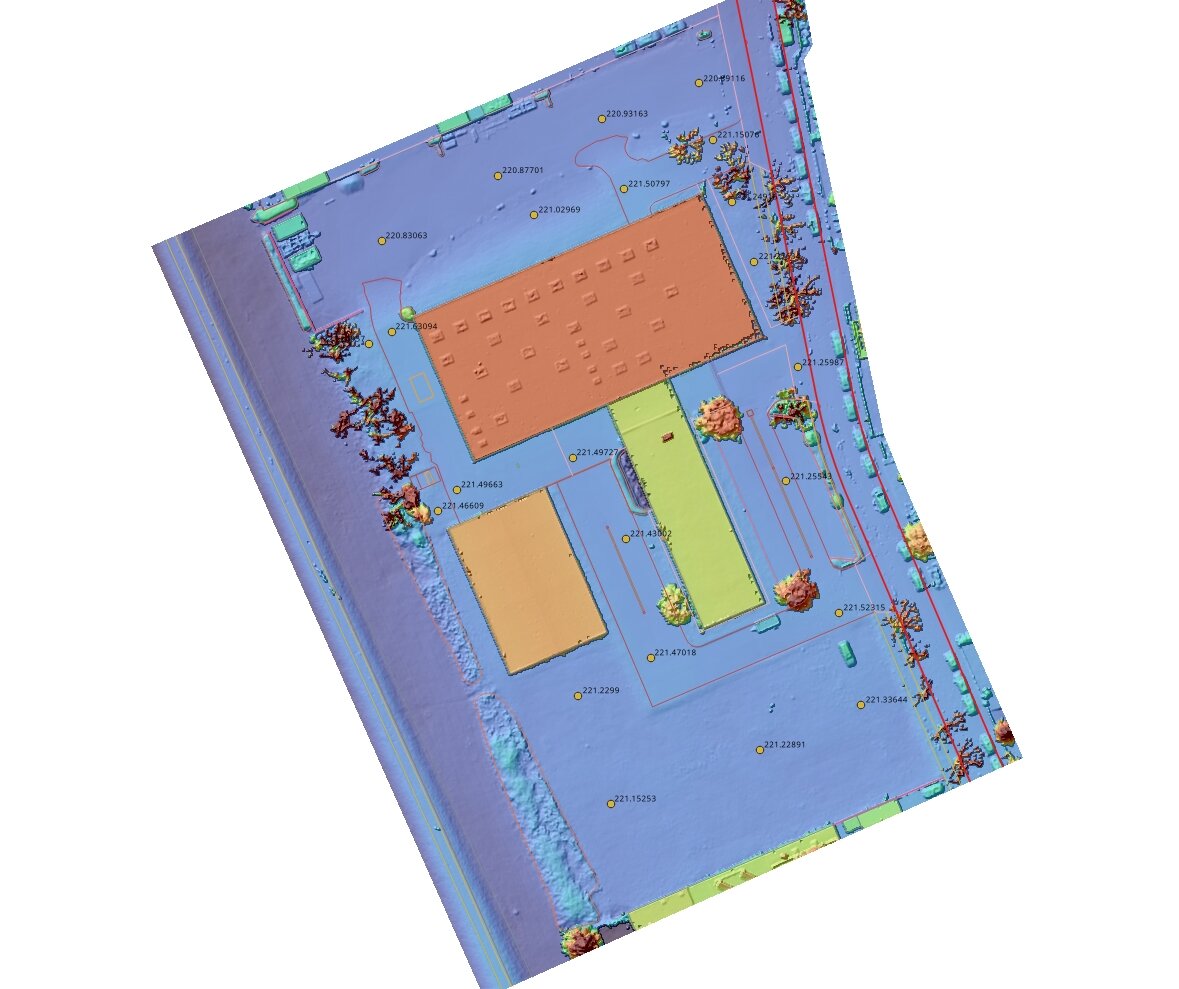

- Erzeugung von Oberflächenindizes
- Volumenberechnungen zur Kalkulation von Baukosten
- Erstellung Geländeschnitte und Profile
- Beweissicherung anhand hochauflösender Orthomosaike
- Hinterlegen des Orthomosaiks im CAD und GIS
- Orthophoto als Web-Service (WMS)
Wir freuen uns sehr über das Vertrauen der Horl 1993 GmbH, deren Geschäft genau wie unser eigenes auf höchster Genauigkeit und Qualität basiert. Es war uns eine Freude dieses junge und dynamische Unternehmen bei seiner Entwicklung mit unseren messerscharfen Ergebnissen zu begleiten.
Laserscanning eines Regenüberlaufbeckens

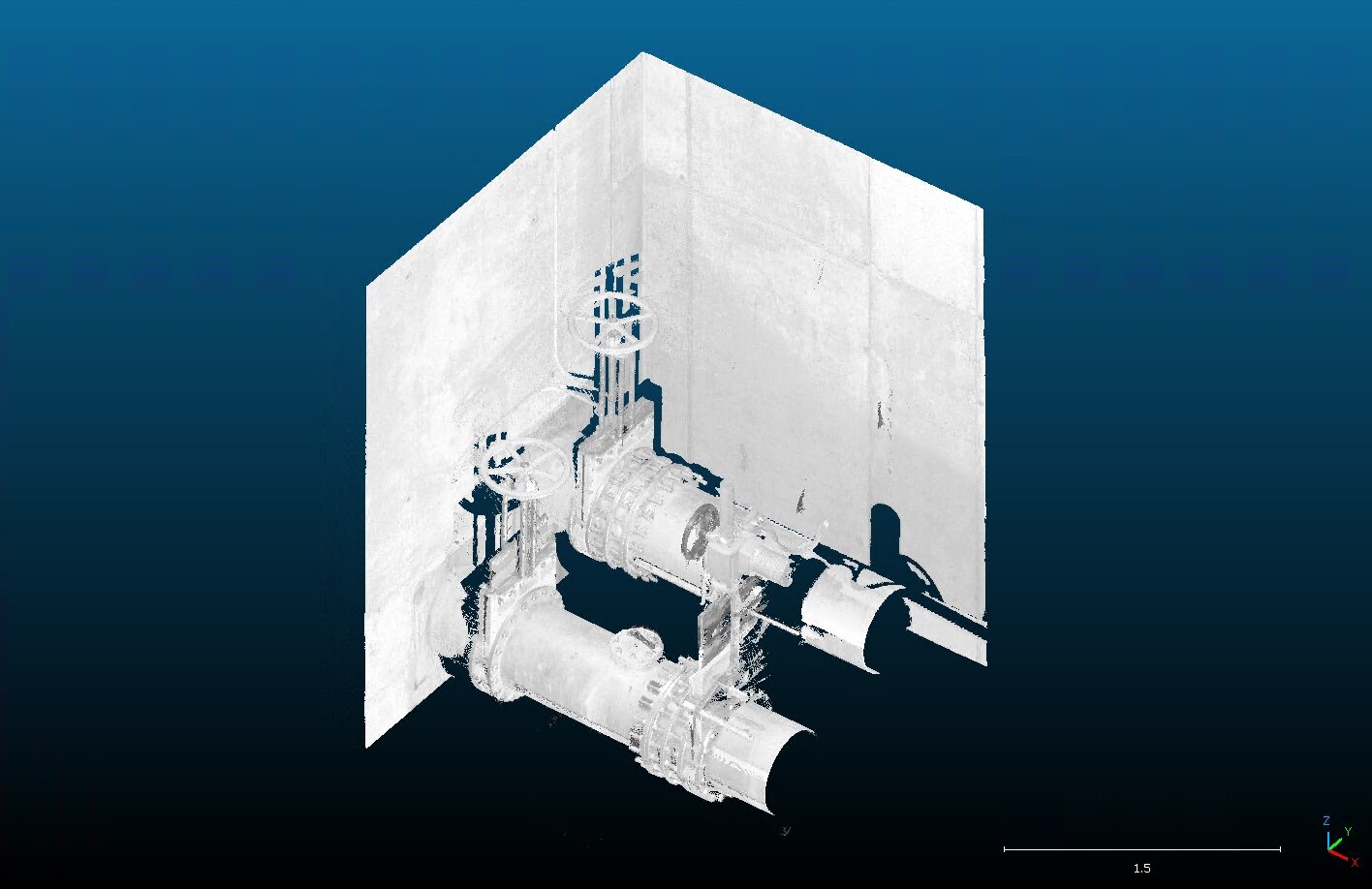

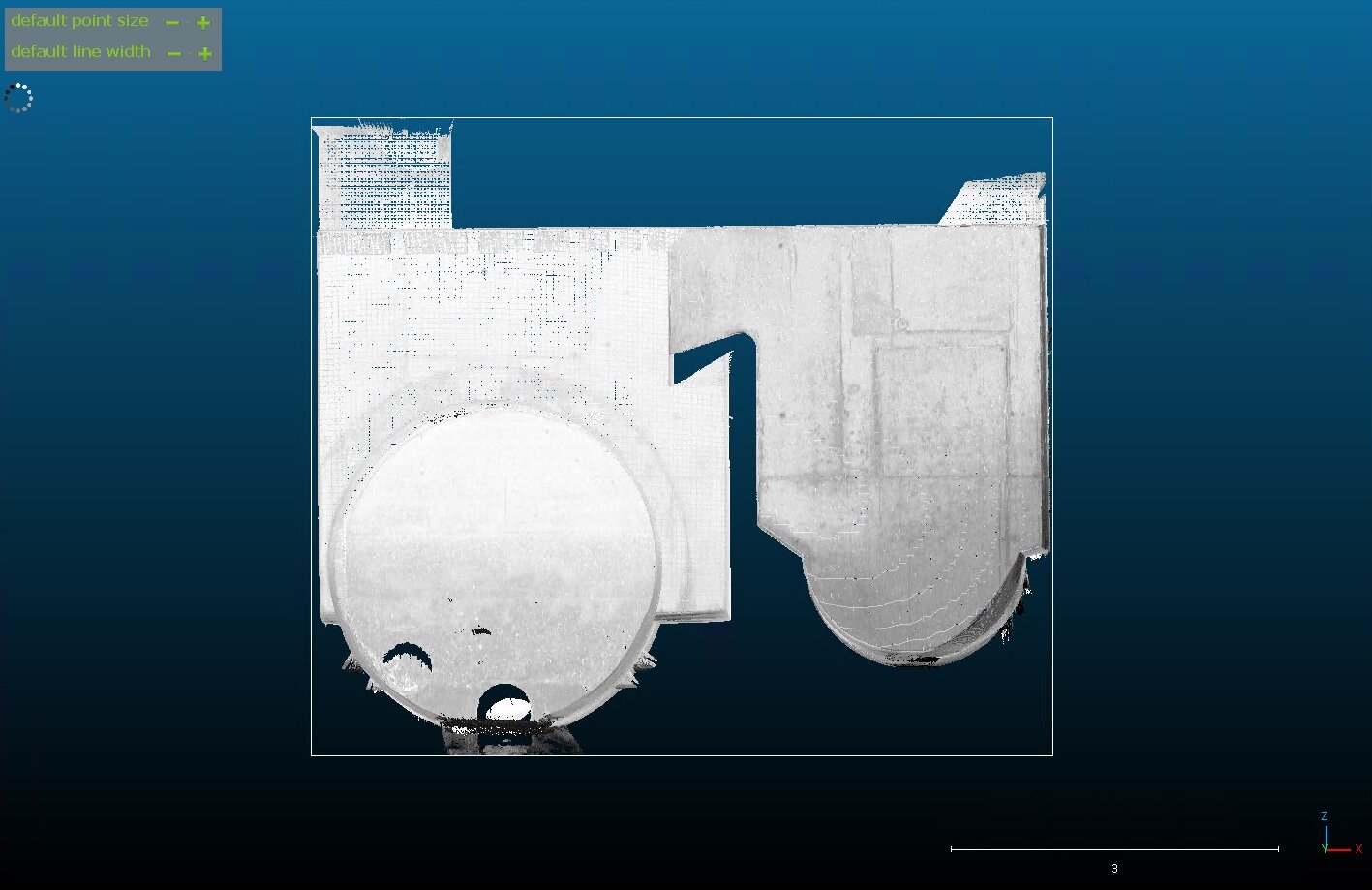

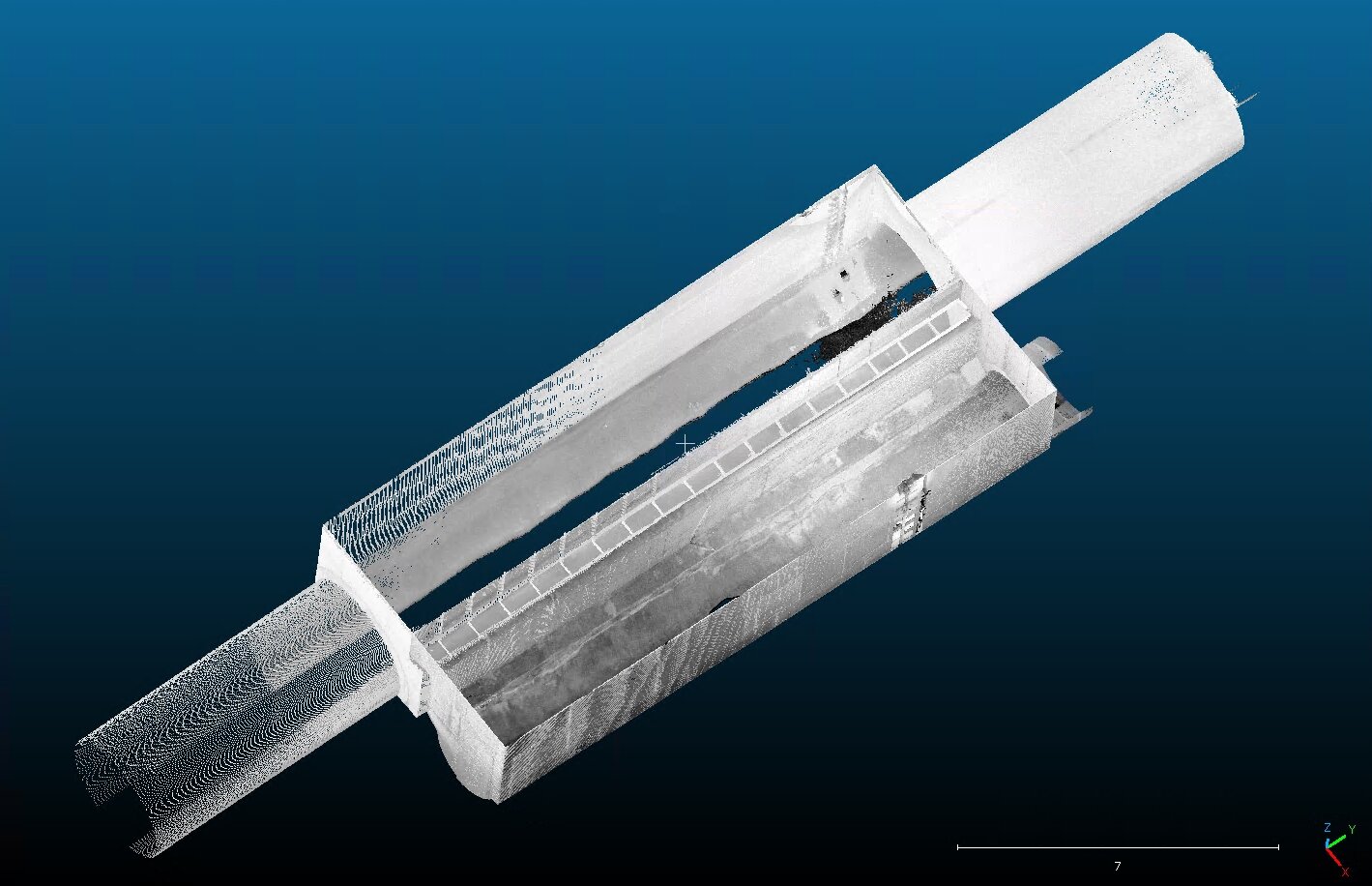

Das Regenüberlaufbecken (RÜB) in der Elsässer Straße in Freiburg wurde Ende Juni 2024 über ein Laserscanning digital erfasst.
Wir haben uns in diesem Fall für einen Laserscan entschieden, da für das Bauwerk keinerlei Planunerlagen vorlagen, wir also "auf der grünen Wiese" mit der Aufnahme starten mussten.
Aufgrund der starken Bewaldung im Bereich des RÜB wurde ebenfalls ein Scan der Umgebung durchgeführt.
Die Kammer des Schmutzwasserkanals ist für Personen nicht zugänglich. Die zwei Scans pro Schachtdeckel wurden daher mit einem über Kopf montierten Laserscanner durchgeführt, der an einem Kurbelstativ in den Schacht hinabgelassen wurde.

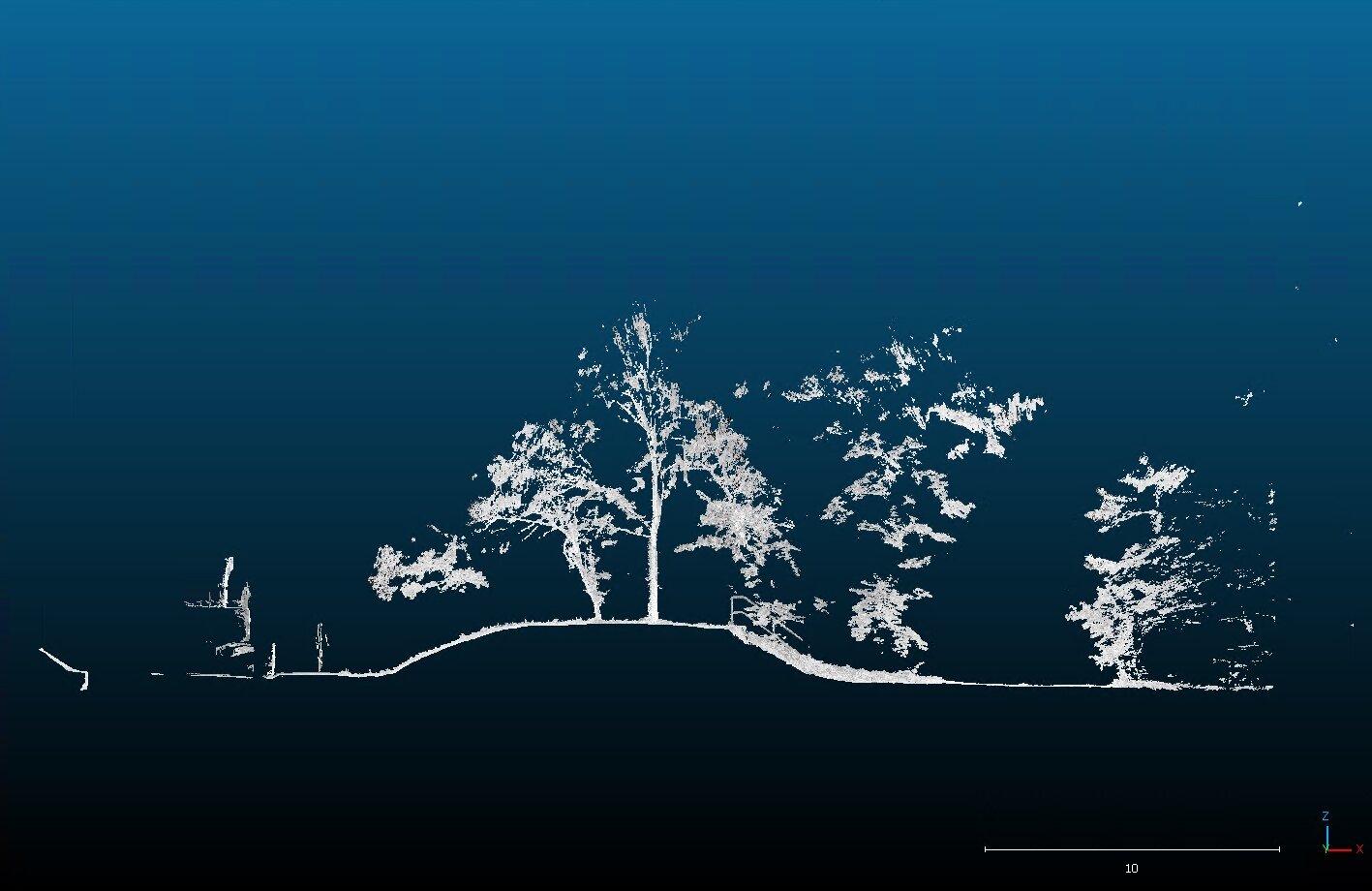

Im Geländeschnitt lässt sich gut der Unterschied zu einer photogrammetrischen Punktwolke sehen. Während die photogrammetrische Punktwolke lediglich die Vegetationsoberflächen erfasst, durchdringt der Laserscanner das Gelände bis zum Grund.
Entwicklung einer QGIS-Anwendung für die Stadt Freiburg

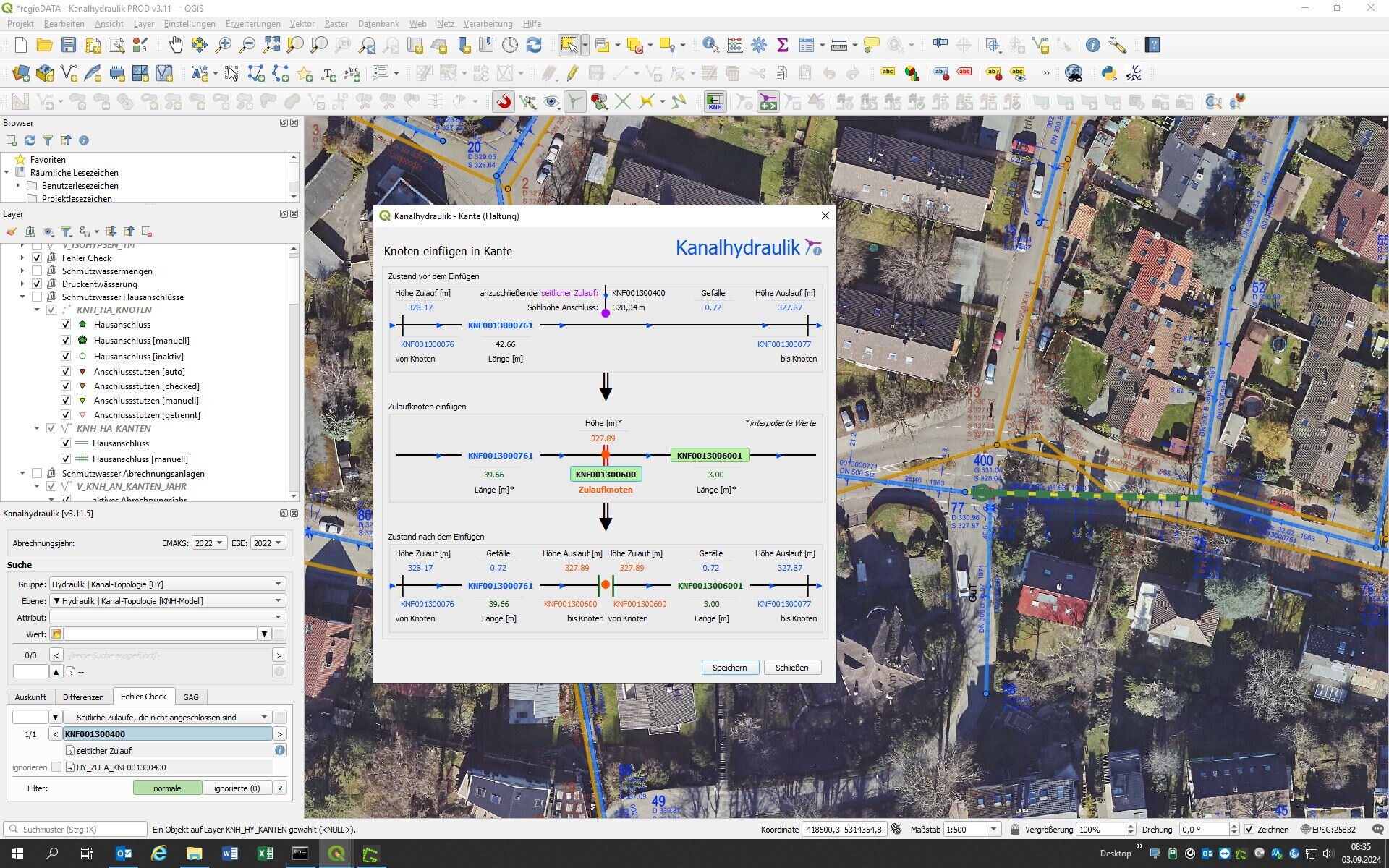

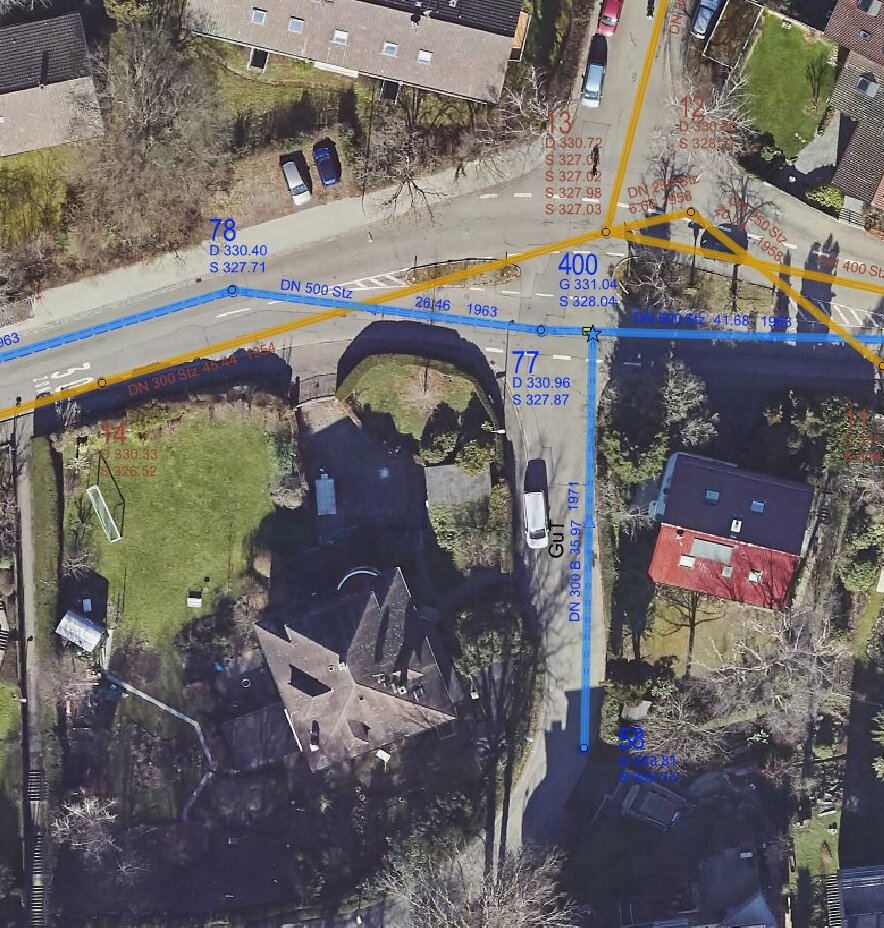

In den letzten Jahren haben sich die Anforderungen an die Datenbasis für die Berechnung der Kanalhydraulik in der Stadt Freiburg kontinuierlich erhöht. Daher haben wir für unseren Kunden Eigenbetrieb Stadtentwässerung (ESE) der Stadt Freiburg eine kartenbasierte Applikation innerhalb des Open Source GIS Frameworks von QGIS entwickelt.
Das Resultat ist ein hydraulisch verbundenes Knoten-Kanten-Modell, mit dem ermittelt werden kann, wie viel Regen- und Schmutzwasser an beliebigen Stellen im Kanalnetz anfällt.
Weitere Infos
Die Anwendung verwendet Daten aus unterschiedlichen Systemen und in unterschiedlichen Formaten, die alle flexibel eingebunden werden können. Das Kanalnetz z.B. wird als Geometrie-Datensatz mit Attributen aus Smallworld GIS importiert, während die abflusswirksamen Flächen aus der Versiegelungskarte und die Daten zum Regenwasser aus der Fachanwendung für gesplittete Abwassergebühr stammen.
Mit editierbaren Exportfunktionen werden die in der Applikation ermittelten Daten so zur Verfügung gestellt, dass in weiteren Expertenprogrammen kanalhydraulische Simulationen gerechnet werden können.
UAV-Vermessung H2-Trasse und Stahlwerk Kehl

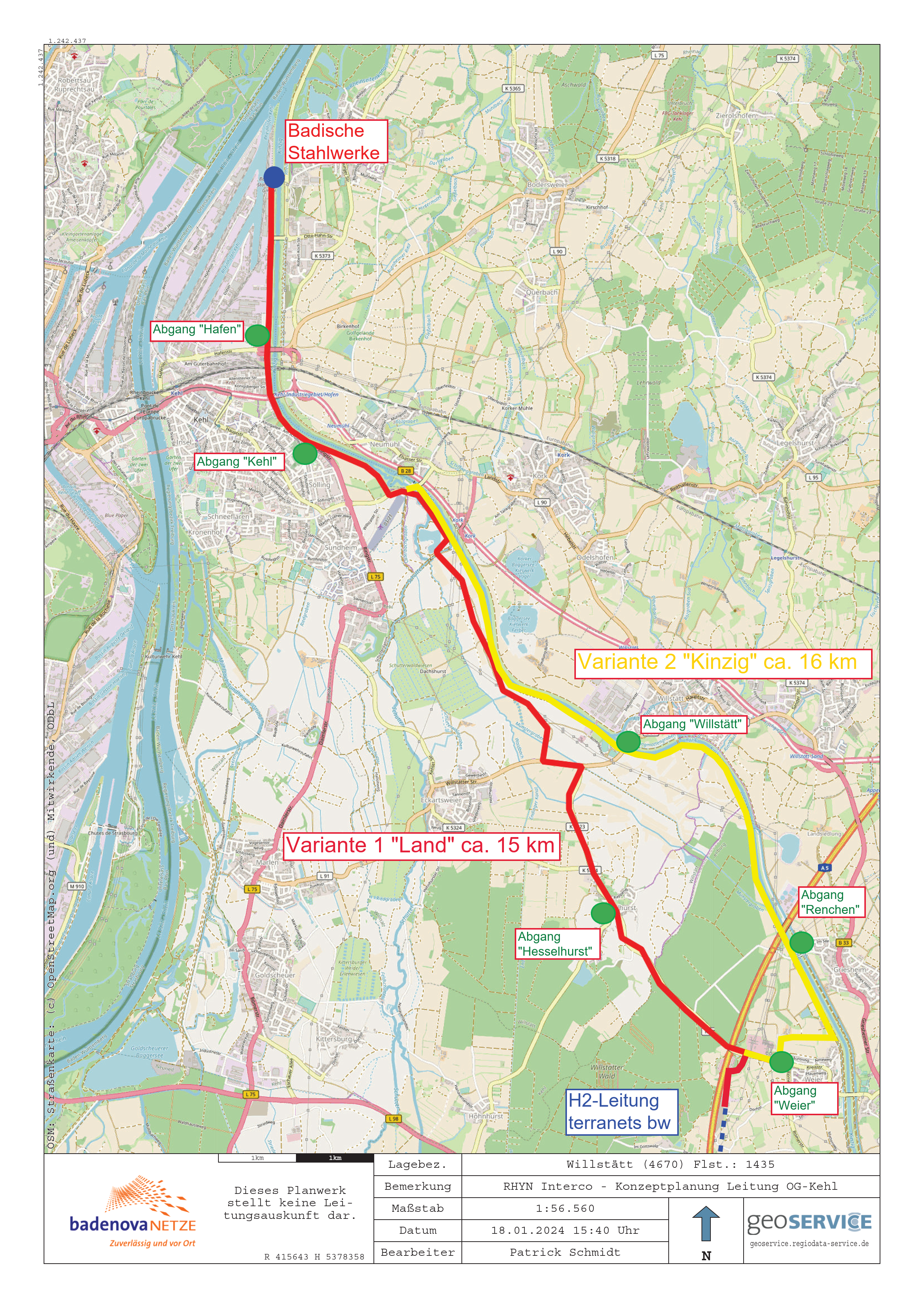

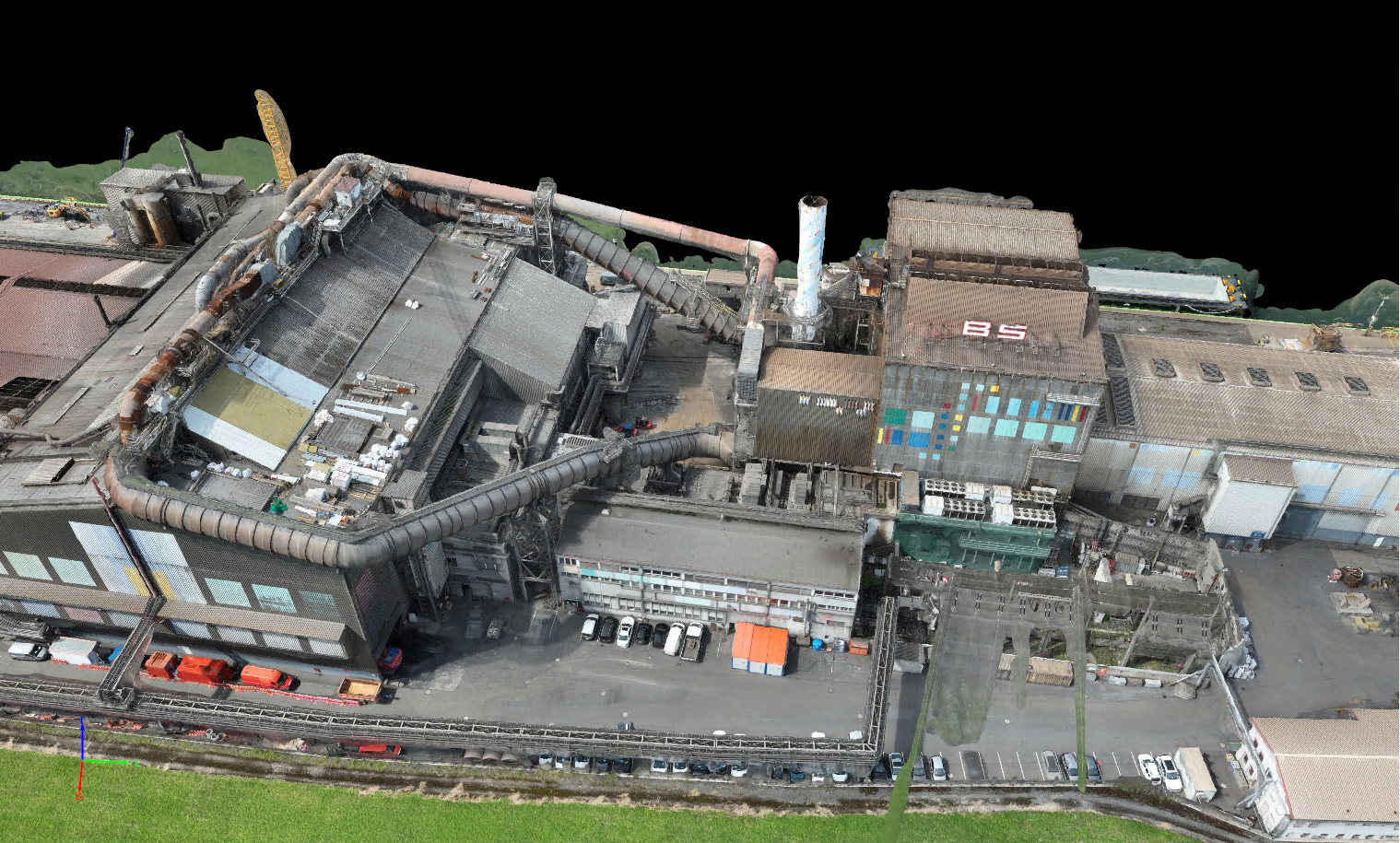

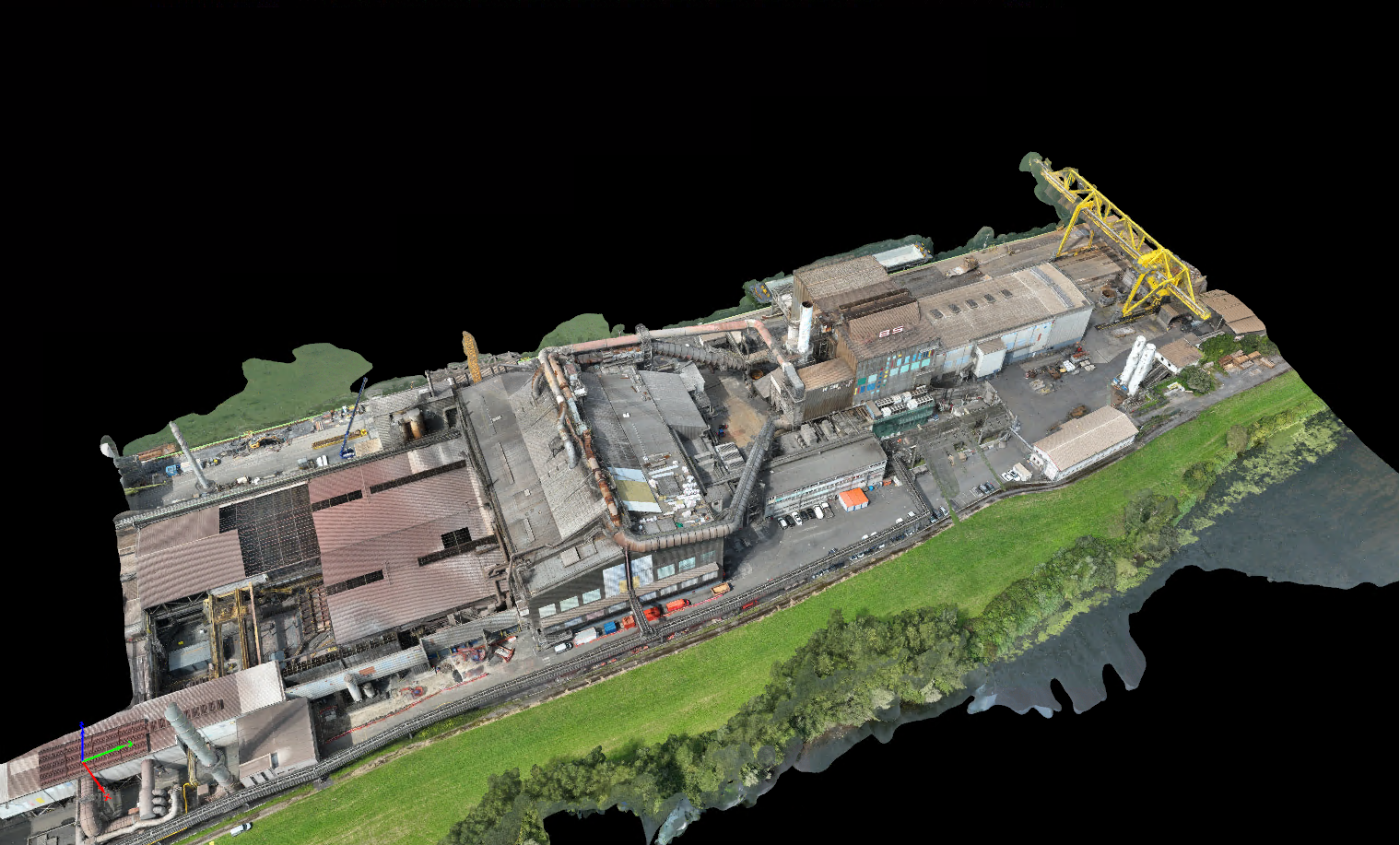

Für unseren Kunden badenovaNETZE GmbH haben wir im August 2024 unsere leistungsfähige Drohnenvermessung eingesetzt, um die Konzeptplanung zweier möglicher Varianten der H2-Leitung von der terranets in Weiher zu den Badischen Stahlwerken in Kehl mit hochgenauen Daten zu unterstützen. Dabei wurde auch ein detailliertes 3D-Modell des Stahlwerks selbst aufgenommen. Die Genauigkeit der aus der Luft aufgenommenen Daten ermöglicht alle benötigten Lageinformationen direkt aus der aufgenommen Punktwolke zu ermitteln, ohne dass eine Vor-Ort Vermessung durchgeführt werden muss.
Weitere Infos
Wir führen umfangreiche Trassenbefliegungen schnell und in hoher Qualität durch. In diesem Projekt wurde die gesamte Trassenlänge beider Varianten (31 km) in nur 6 Tagen vollständig beflogen. Die tagsüber erhobenen Daten wurden jeweils über Nacht prozessiert. Somit ist die Drohnenvermessung ein ideales Werkzeug für zeitkritische Planungsprojekte.
Im Rahmen der Befliegung wurden ca. 119 GB Rohdaten erhoben. Aus diesen wurde ein ca. 32 GB großes Orthomosaik berechnet. D.h. es wurde für die gesamte Trassenlänge eine verzerrungsfreie und maßstabsgetreue Abbildung der Erdoberfläche erzeugt, aus der Längen und Grenzverläufe gemessen werden können.

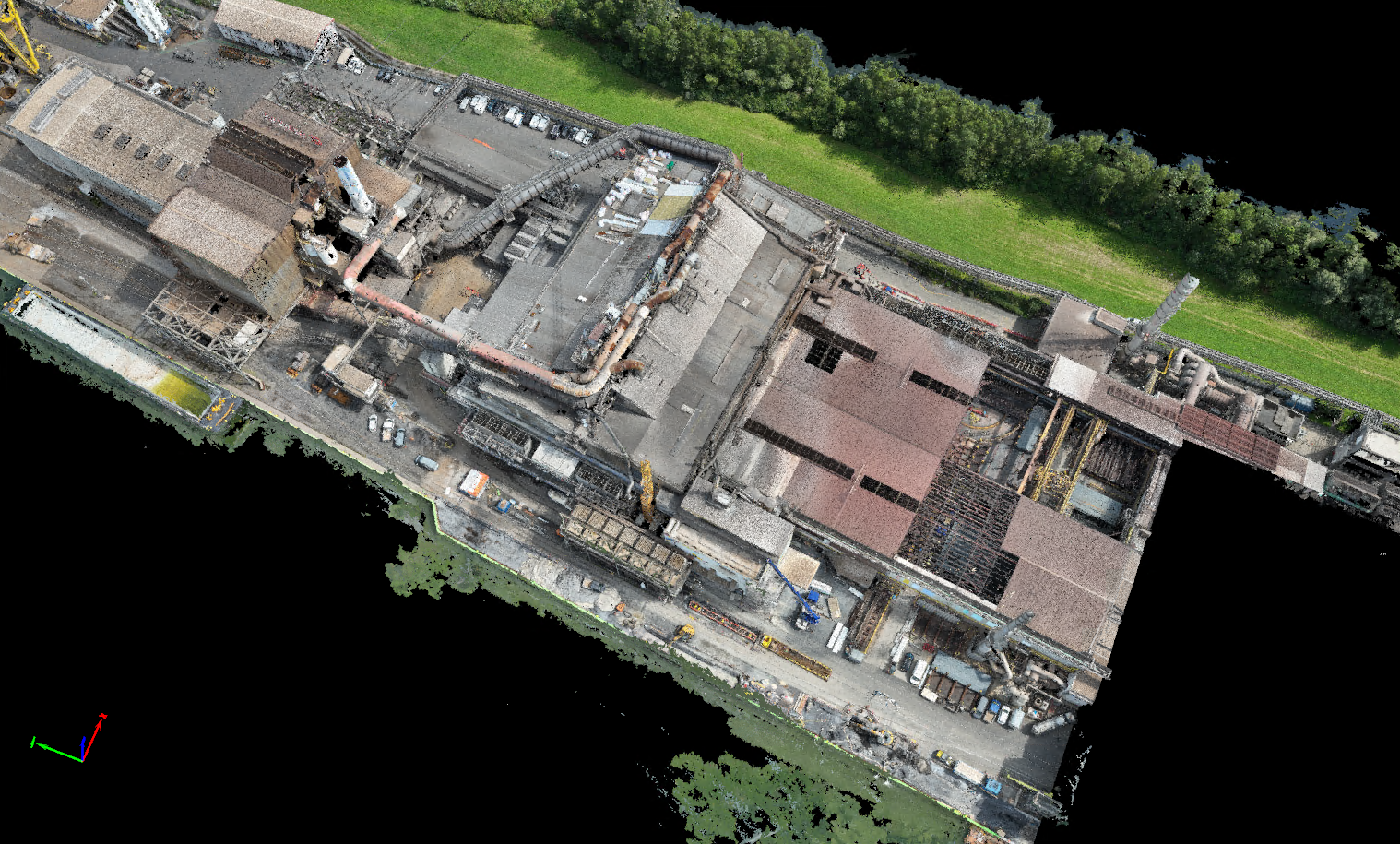

Die Lagegenauigkeit des erzeugten Orthomosaik beträgt ca. 1,0 -1,5 cm und die Höhengenauigkeit ca. 1,5 - 2,5 cm. Zudem wurde eine Dreiecksvermaschung (Mesh) und eine Punktwolke erzeugt mit der z.B. Geländeschnitte extrahiert werden können.
Entwicklung einer Köderbox-Applikation für die badenovaNETZE GmbH

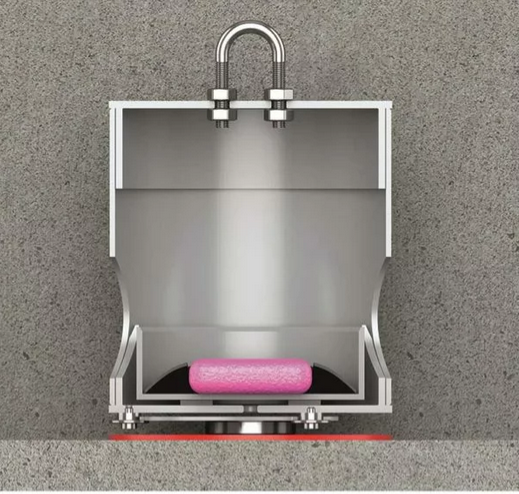

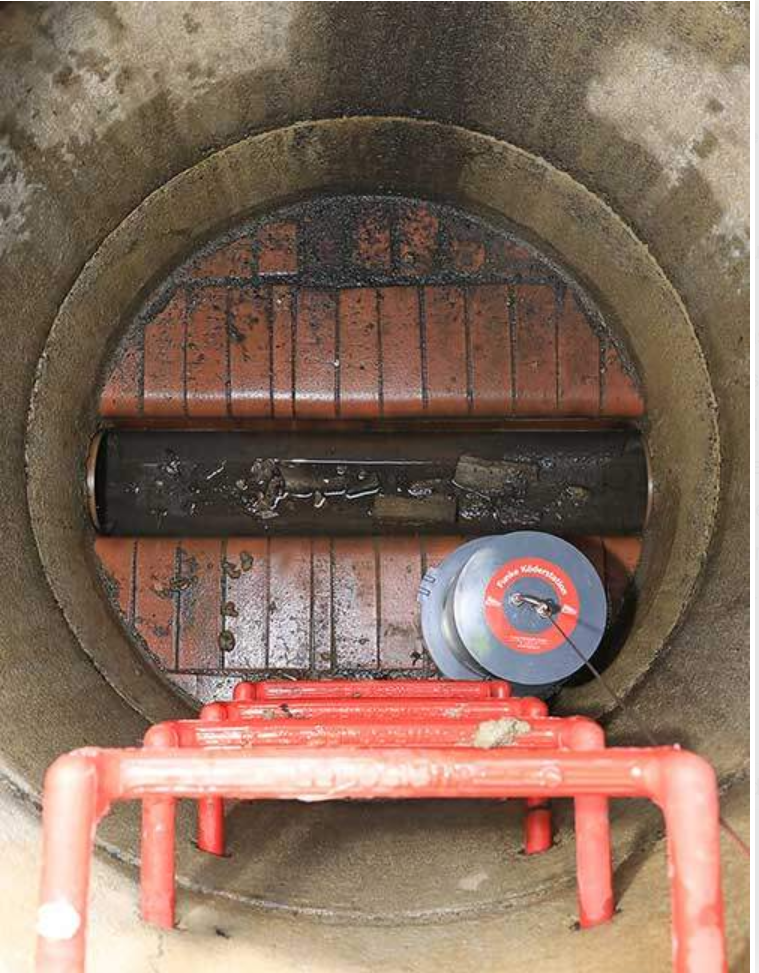

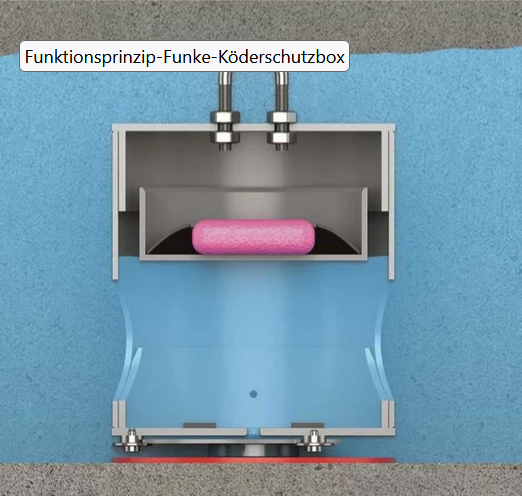

Um dem Einbringen von Giftstoffen in den Wasserkreislauf vorzubeugen, haben unser Kunde badenovaNETZE GmbH und der Eigenbetrieb Stadtentwässerung Freiburg seit 2022 die flächendeckende Ausbringung von Rattenködern im Kanalnetz gestoppt. Stattdessen werden spezielle "Köder-Boxen" in Schmutz- oder Mischwasserschächten installiert und in regelmäßigen Abständen kontrolliert. In einem kontinuierlichen Prozess werden je nach Bedarf die Köder innerhalb der Boxen erneuert und die Boxen in andere Schächte umpositioniert.

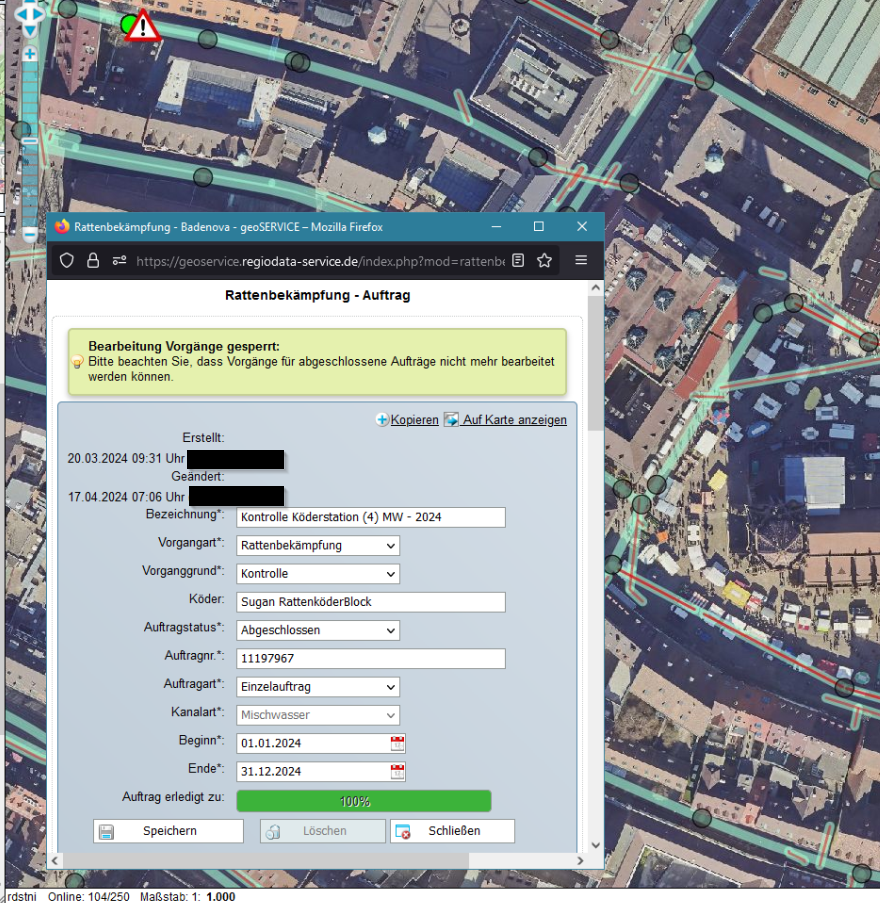

Um diese Arbeitsprozesse zu planen und zu dokumentieren haben wir eine maßgeschneiderte Applikation in unserem Web-GIS geoSERVICE umgesetzt.
Weitere Infos

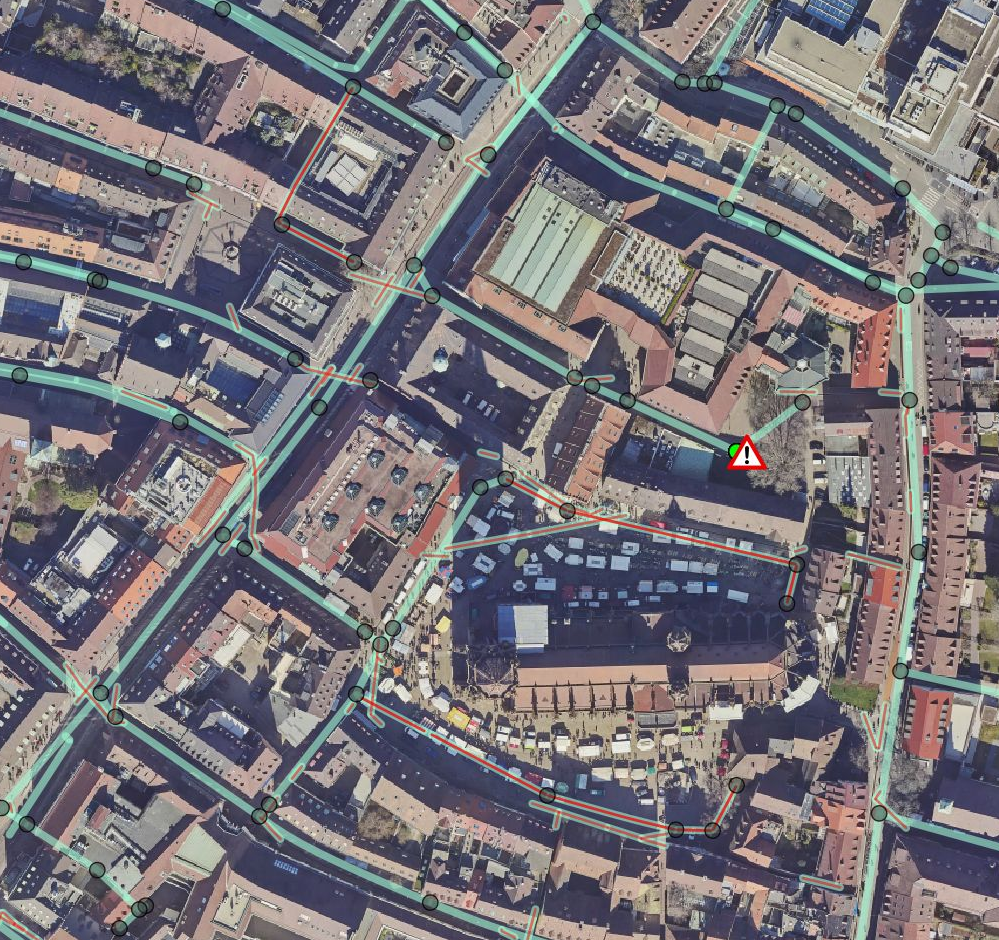

Durch die Integration der Applikation in den geoSERVICE sind alle Informationen grafisch in die Kartenansicht eingebettet und können auch direkt mit weiteren Geodaten, wie z.B. dem Kanalnetz, der amtlichen Grundkarte oder Luftbildern kombiniert werden.
Je nach Aufgabenbereich wird den Nutzern ein unterschiedlicher Funktionsumfang und eine angepasste Oberfläche zur Verfügung gestellt. In der Mobil-Version für die Verwendung im Außendienst wird keine permanente Internetverbindung benötigt und es gibt eine angepasste Ansicht für Mobilgeräte zum einfachen Auffinden der Köder. Außerdem sind nur die für den Servicetechniker relevanten Attribute zur Bearbeitung berechtigt.
Durch die umfangreichen Im- und Exportfunktionen des geoSERVICE können die in der Applikation erhobenen Daten auch leicht mit anderen System ausgetauscht werden oder Infos aus externen Quellen übernommen werden.
Digitale Archivlösungen
Die Digitalisierung aufbewahrungspflichtiger Papierakten um Archivräume und damit Kosten zu verringern, beschäftigt viele unserer Kunden aus der Ver- und Entsorgungsbranche. Als Lösungsanbieter hat regioDATA daher ein umfassendes Dienstleistungsportfolio zur digitalen Archivierung von Dokumenten entwickelt. Dabei steht der Nutzen für den Anwender im Vordergrund. Die Dokumente werden zentral und sicher gespeichert und stehen über unser Web-GIS geoSERVICE online zur Verfügung
Weitere Infos
Über OCR Schrifterkennung und Dateioptimierung hinsichtlich Qualität, PDFa und Dateigröße hat der Anwender einen performanten Zugriff auf seine Akten inkl. Volltextsuche. Darüber hinaus sorgt die revisionssichere Speicherung und ein umfangreiches Berechtigungskonzeptfür die IT-Sicherheit der Kundendaten.

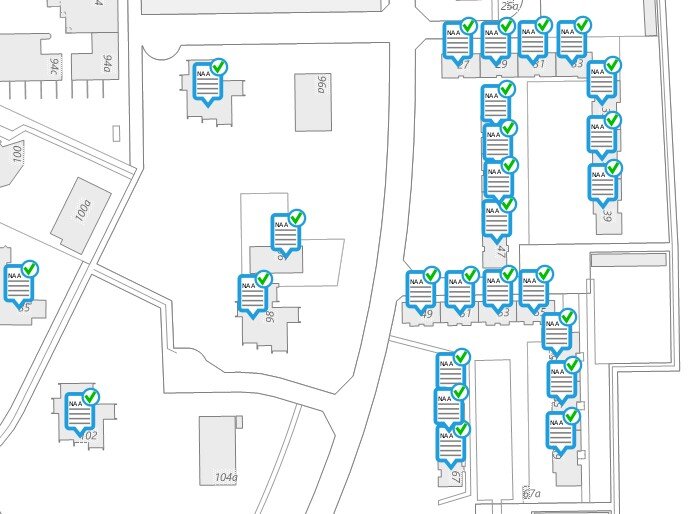

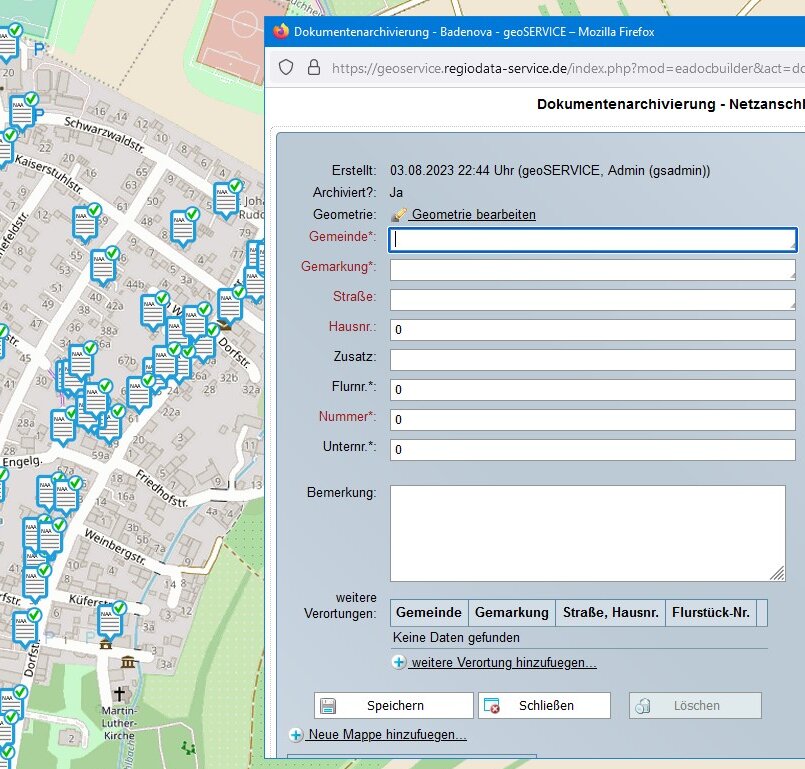

Durch die Bereitstellung der archivierten Dokumente in unserem webbasierten Kartentool geoSERVICE, können digitalisierte Akten mit Raumbezug (z.b. Netzanschlussakten) an ihrer geografisch korrekten Position angezeigt werden. Und das zusammen mit weiteren räumlichen Informationen wie z.B. dem zugehörigen Grundstück, Gebäude oder Betriebsmittel. So unterstützen wir die Auffindbarkeit und die Darstellung von räumlichen Zusammenhängen vor Ort mit den Dokumenten.
Auf Wunsch können Upload-Funktionen bereitgestellt werden, so dass der Anwender direkt selbst gescannte Dokumente dem Archiv hinzufügen kann. So kann unsere Archivlösung direkt in Ihre Arbeitsprozesse integriert werden.
Wir haben mit unseren Kunden schon zahlreiche Archivierungsprojekte umgesetzt und können so auf einen großen Erfahrungsschatz zurückgreifen. Für das Aktenhandling und das Einscannen arbeiten wir mit leistungsfähigen Dienstleistern zusammen, die den gesamten Prozess vom Ausräumen des Archivs und den Scanprozess bis zur Datenübergabe zurück an regioDATA betreuen. Allein für die badenovaNETZE GmbH haben wir in den letzten 10 Jahren über 400.000 Papierakten (mit jeweils umfangreicher Seitenanzahl) digitalisiert.
